Babel介绍

(org-babel-do-load-languages
      'org-babel-load-languages
      '((emacs-lisp . t)
        (ruby . t)
        (ditaa . t)
        (python . t)
        (sh . t)
        (latex . t)
        (plantuml . t)
        (R . t)))

插入示例文本块的基本操作

• 最简单插入示例文本的方法


  直接在工作区输入 <e 然后按 TAB 键，系统会生成如下模板：

  #+BEGIN_EXAMPLE
  这里可以写一些示例内容的文本。
  #+END_EXAMPLE


  导出为html后的效果如下：

  这里可以写一些示例内容的文本。


  其实也可以直接输入 : 加空格，然后再输入示例文本：

  : 直接在这里写示例内容，导出后效果和上面的一样！


  如果要插入源码可以输入 <s 然后按 TAB 键，然后在模板第一行加上语言名称：

  #+BEGIN_SRC emacs-lisp
   (defun org-xor (a b)
     "Exclusive or."
     (if a (not b) b))
  #+END_SRC


  如果要显示行号可以在第一行后再加上 -n -r ，如下显示：

  #+BEGIN_SRC emacs-lisp -n -r
     (save-excursion                  (ref:sc)
        (goto-char (point-min))       (ref:jump)
  #+END_SRC


  1: (save-excursion
  2:    (goto-char (point-min))


  上面的例子中，在第1行的位置记录了一个标识，可以在这里点击链接Line 2跳转到对应的代码行上。

  In line [[(sc)]] we remember the current position.  [[(jump)][Line (jump)]] jumps to point-min.


  示例文本区域的样式及承载文本的容器，可以通过 #+ATTR_HTML: 来设置：

  #+ATTR_HTML: :textarea t :width 40
  #+BEGIN_EXAMPLE
       (defun org-xor (a b)
          "Exclusive or."
          (if a (not b) b))
  #+END_EXAMPLE


  (defun org-xor (a b) "Exclusive or." (if a (not b) b))

  参考：http://orgmode.org/manual/Literal-examples.html

• 简单模板对应快捷输入的首字母


  输入 < 后面跟一个字母，然后按 TAB 键，就可以生成对应的模板。（eg: <e + TAB ）

  s	#+BEGIN_SRC ... #+END_SRC
  e	#+BEGIN_EXAMPLE ... #+END_EXAMPLE
  q	#+BEGIN_QUOTE ... #+END_QUOTE
  v	#+BEGIN_VERSE ... #+END_VERSE
  c	#+BEGIN_CENTER ... #+END_CENTER
  l	#+BEGIN_LaTeX ... #+END_LaTeX
  L	#+LaTeX:
  h	#+BEGIN_HTML ... #+END_HTML
  H	#+HTML:
  a	#+BEGIN_ASCII ... #+END_ASCII
  A	#+ASCII:
  i	#+INDEX: line
  I	#+INCLUDE: line


  参考：http://orgmode.org/manual/Easy-Templates.html#Easy-Templates

部分语言代码片断在Org-mode里的使用示例

• Ruby


  在org-mode文件里的代码：

  #+begin_src ruby
  require 'date'
  "This file was last evaluated on #{Date.today}"
  #+end_src


  将光标移动到上面的代码块里，按 C-c ’ 就可以在一个单独的 Buffer 中编辑代码了。如果按 C-c C-c 就可以直接将代码的执行结果插入到 org-mode文件里。

  This file was last evaluated on 2014-01-02


  导出到HTML里为：

  require 'date'
  "This file was last evaluated on #{Date.today}"


  如果想把代码执行的结果导出到HTML里可以使用如下代码：

  #+begin_src ruby :exports results
  require 'date'
  "This file was last evaluated on #{Date.today}"
  #+end_src


  导出结果：

  This file was last evaluated on 2020-05-07


• Ditaa


  Ditaa 是用Java写的一个小（但很强大）程序，它可以将ASCII字符转换成图形。

  #+begin_src ditaa :file ../img/orgmode-babel-ditaa1.png :cmdline -r
  +---------+
  | cBLU    |
  |         |
  |    +----+
  |    |cPNK|
  |    |    |
  +----+----+
  #+end_src

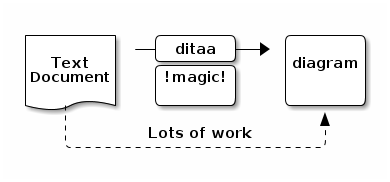

  #+BEGIN_SRC ditaa :file :file ../img/orgmode-babel-ditaa2.png :cmdline -r
        +--------+   +-------+    +-------+
        |        | --+ ditaa +--> |       |
        |  Text  |   +-------+    |diagram|
        |Document|   |!magic!|    |       |
        |     {d}|   |       |    |       |
        +---+----+   +-------+    +-------+
            :                         ^
            |       Lots of work      |
            +-------------------------+
  #+END_SRC

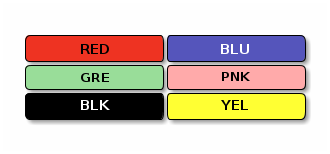

  #+BEGIN_SRC ditaa :file ../img/orgmode-babel-ditaa3.png :cmdline -r
    /-------------+-------------\
    |cRED RED     |cBLU BLU     |
    +-------------+-------------+
    |cGRE GRE     |cPNK PNK     |
    +-------------+-------------+
    |cBLK BLK     |cYEL YEL     |
    \-------------+-------------/
  #+END_SRC




• Latex


  使用latex编写公式：

  #+begin_src latex :file ../img/orgmode-babel-latex.png :exports results
    \begin{equation}
    \Pr(X_t=j|X_{t-1}=i) = \frac{j(j-1)}{2}\Big(\frac{i}{N}\Big)^j\Big(\frac{N-i}{N}\Big)^{n-j}
    \end{equation}
  #+end_src




• R


  R内置多种统计学及数字分析功能。R的功能也可以通过安装包（Packages， 用户撰写的功能）增强。因为S的血缘，R比其他统计学或数学专用的编程语 言有更强的面向对象（面向对象程序设计）功能。R的另一强项是绘图功能， 制图具有印刷的素质，也可加入数学符号。

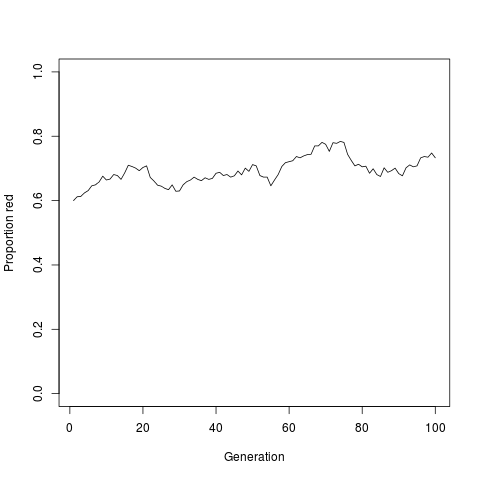

  #+name: simpledrift(N=1000, X1=600, ngens=100)
  #+begin_src R :file ../img/orgmode-babel-R1.png :var ngens=100 X1=600 N=1000 :results graphics
    p <- numeric(ngens)
    p[1] <- X1/N
    for(g in 2:ngens)
        p[g] <- rbinom(1, size=N, prob=p[g-1]) / N
    plot(p, type="l", ylim=c(0,1), xlab="Generation", ylab="Proportion red")
  #+end_src




• PlantUML


  PlantUML是一个快速创建UML图形的组件，官网上之所以称它是一个组件，我 想主要是因为多数情况下我们都是在Eclipse、NetBenas、Intellijidea、 Emacs、Word等软件里来使用PlantUML（参看各软件相关配置）。

  PlantUML支持的图形有：

  • sequence diagram,
  • use case diagram,
  • class diagram,
  • activity diagram (here is the new syntax),
  • component diagram,
  • state diagram,
  • object diagram,
  • wireframe graphical interface

  PlantUML通过简单和直观的语言来定义图形，它可以生成PNG、SVG和二进制 图片。下面是一个简单的示例：

  #+BEGIN_SRC plantuml :file ../img/orgmode-babel-sequenceuml.png
    Alice -> Bob: synchronous call
    Alice ->> Bob: asynchronous call
  #+END_SRC




  在官网上有一个简单的在线Demo服务， 有兴趣的朋友可以上去看下。

  • 在Emacs里配置PlantUML（参考：Run it from Emacs）

    1. 下载 plantuml.jar 到你的硬盘上（官网下载页面）

    2. 安装生成图片用的软件Graphviz

       ## 如果是Ubuntu系统，可以直接运行下面的命令安装
       sudo apt-get install graphviz


    3. 在 .emacs 里添加Org-mode配置，把 plantuml 添加到 org-babel-load-languages 里。

       ;; active Org-babel languages
       (org-babel-do-load-languages
        'org-babel-load-languages
        '(;; other Babel languages
          (plantuml . t)))


       然后把刚下载到的 plantuml.jar 文件的存放路径也添加到 .emacs 文件中。

       (setq org-plantuml-jar-path
             (expand-file-name "~/path/to/plantuml.jar"))


    重启Emacs，复制上面的代码试一下吧！

• STARTED 运行带参数的代码块


  #+name: square
  #+header: :var x=0
  #+begin_src python
    return x*x
  #+end_src

  #+RESULTS: square
  : 0

  #+CALL: square(x=6)

  #+RESULTS:
  : 36

  #+NAME: directories
  #+begin_src sh :results replace
    cd ~/.emacs.d/ && du -sc *.el |grep -v total
  #+end_src

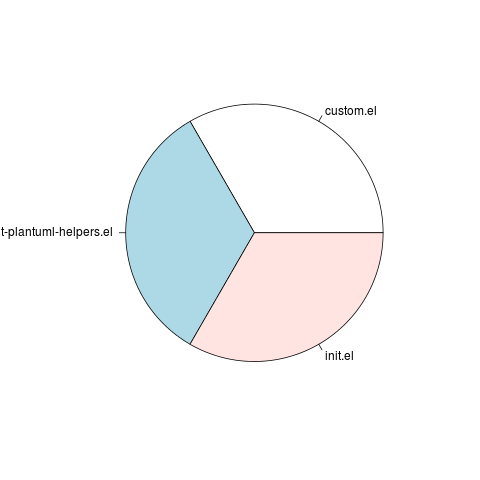

  #+name: directory-pie-chart(dirs=directories)
  #+begin_src R :file ../img/orgmode-babel-Rdirs.png :var dirs=directories :results graphics
    pie(dirs[,1], labels = dirs[,2])
  #+end_src




  #+HEADERS: :var data1=1
  #+BEGIN_SRC emacs-lisp :var data2=2
    (message "data1:%S, duata2:%S" data1 data2)
  #+END_SRC

  #+RESULTS:
  : data1:1, duata2:2
